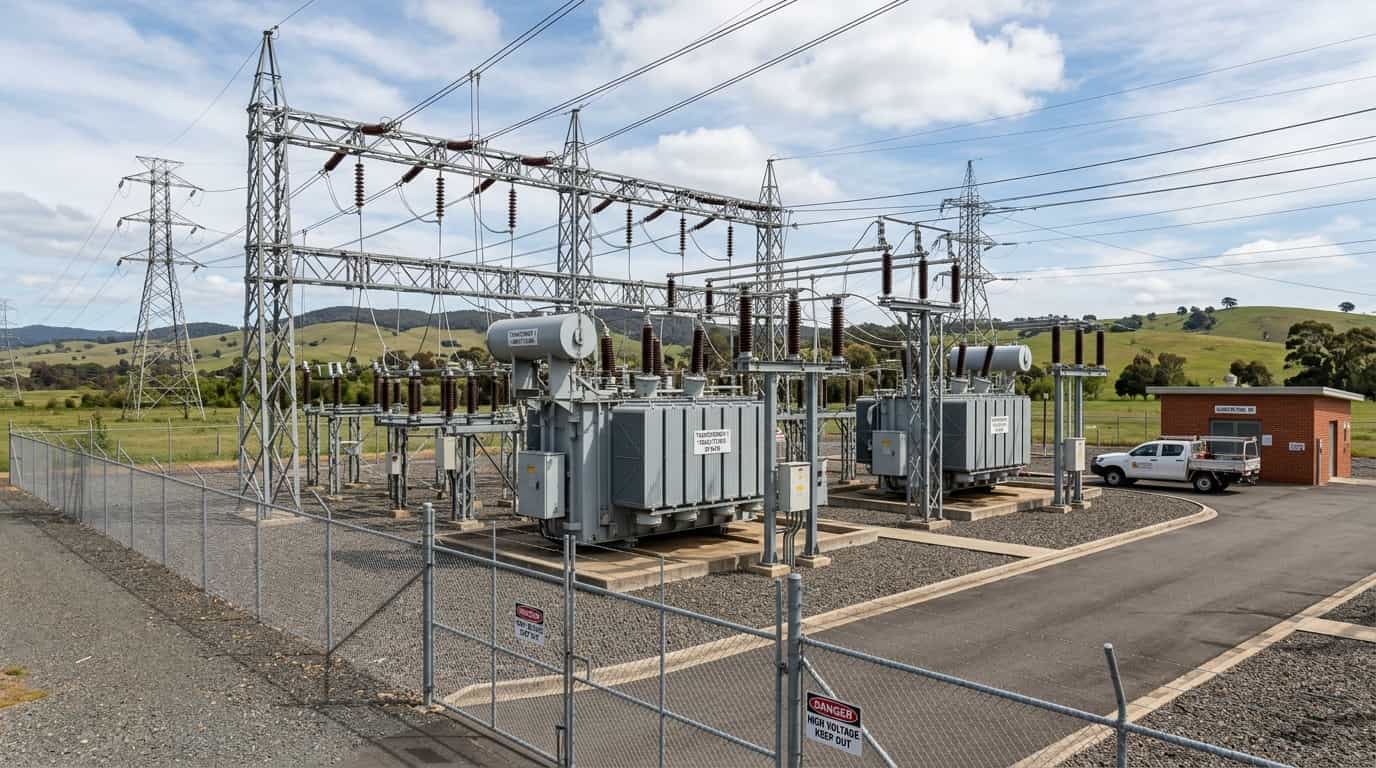

Мощность трансформаторной подстанции нельзя выбирать простым сложением номиналов всех станков и инженерных систем. Оборудование работает с разной загрузкой и редко включается одновременно, но на предприятии могут появиться новые линии, электропечи или компрессоры. Ошибка в меньшую сторону приведёт к перегрузкам и ограничениям производства. Чрезмерный запас увеличит стоимость подстанции и потери холостого хода.
При подготовке проекта учитывают состав оборудования, категорию надёжности и план развития объекта. Компания «Кубаньэлектрощит» выполняет производство электротехнической продукции www.kesch.ru, включая решения для приёма, преобразования и распределения электроэнергии. Технические параметры КТП, БКТП, КРУН, КСО и УКМ подбираются под расчётную нагрузку, условия размещения и схему электроснабжения предприятия.
Составление перечня потребителей
На первом этапе составляют список электроприёмников с указанием номинальной мощности и режима работы. В расчёт включают станки, сварочное оборудование, вентиляцию, компрессоры, насосы, освещение, отопление и административные помещения. Отдельно выделяют механизмы с крупными электродвигателями и установки, создающие нелинейную нагрузку. Для каждой группы определяют возможную одновременность работы.
Номинальную мощность нельзя считать расчётной без поправочных коэффициентов. Станок на 30 кВт может большую часть смены потреблять значительно меньше, а электрическая печь — долго работать почти на полной мощности. Для групп оборудования применяют коэффициенты использования и спроса. Их принимают по отраслевым данным, проектным нормам или результатам измерений на аналогичном производстве.
- перечень действующих электроприёмников и их номинальная мощность;
- график работы смен и производственных участков;
- коэффициенты спроса для отдельных групп потребителей;
- мощность оборудования, запланированного к установке;
- пусковые токи крупных электродвигателей;
- категория надёжности электроснабжения;
- фактический коэффициент мощности предприятия.
Расчёт активной и полной мощности
Расчётную активную мощность группы можно определить по выражению Pр = Pу × Kс, где Pу — установленная мощность, а Kс — коэффициент спроса. Если оборудование заметно различается по режиму работы, группы рассчитывают отдельно, а результаты складывают. Это даёт более реалистичное значение, чем применение одного среднего коэффициента ко всему предприятию.
Трансформатор выбирают по полной мощности, которая измеряется в кВА. Для её определения активную мощность делят на коэффициент мощности: S = Pр / cos φ. При низком cos φ через кабели и трансформатор проходит больший ток, хотя полезная активная мощность не растёт. Установка УКМ позволяет компенсировать реактивную составляющую и разгрузить сеть.
| Этап расчёта | Исходные данные | Результат |
|---|---|---|
| Действующее оборудование | 800 кВт × 0,7 | 560 кВт |
| Будущая линия | 250 кВт × 0,8 | 200 кВт |
| Общая активная нагрузка | 560 + 200 кВт | 760 кВт |
| Полная мощность при cos φ = 0,95 | 760 / 0,95 | 800 кВА |
| Мощность с резервом 20% | 800 × 1,2 | 960 кВА |
Как учитывать расширение производства
Резерв следует рассчитывать по реальным планам предприятия, а не выбирать произвольное завышение. Если через два года планируется новая линия, её мощность и график работы включают в расчёт сразу. Также учитывают увеличение вентиляции, освещения, отопления и компрессорного хозяйства. Для объекта с неопределённым развитием обычно рассматривают несколько сценариев нагрузки.
В приведённом примере расчётное значение с резервом составляет 960 кВА, поэтому ближайшим стандартным вариантом может стать трансформатор на 1000 кВА. Другой вариант — двухтрансформаторная схема, например с двумя агрегатами по 630 кВА. Она увеличивает гибкость и позволяет распределять нагрузку между секциями. Возможность работы при отключении одного трансформатора проверяется по мощности критически важных потребителей.
Пусковые токи и качество электроэнергии
Крупные асинхронные двигатели при прямом пуске кратковременно потребляют ток, значительно превышающий номинальный. Это может вызвать просадку напряжения, остановку автоматики или отключение защиты. При расчёте проверяют наиболее тяжёлый режим, когда мощный двигатель запускается на фоне уже работающего оборудования. При необходимости применяют частотные преобразователи или устройства плавного пуска.
Сварочные аппараты, преобразователи и импульсные источники питания создают гармоники. Они увеличивают нагрев трансформатора и нейтрального проводника, поэтому одной величины полной мощности может быть недостаточно. Проектировщик анализирует состав нагрузки, допустимые искажения напряжения и режим работы УКМ. Конденсаторные установки для сети с гармониками могут потребовать специальных дросселей.
Выбор исполнения подстанции
КТП подходит для многих промышленных объектов, где требуется готовый комплект преобразования и распределения электроэнергии. БКТП размещается в бетонной оболочке и может поставляться с установленным оборудованием. Для наружного распределения среднего напряжения применяют КРУН, а камеры КСО используются при построении распределительных устройств. Выбор определяется напряжением сети, климатом, доступной площадью и требованиями сетевой организации.
Окончательный расчёт включает проверку токов короткого замыкания, селективности защит, сечения кабелей и допустимых потерь напряжения. Также оценивают вентиляцию, пожарные требования и возможность замены трансформатора. Исходные значения согласовывают с техническими условиями на присоединение. Такой подход позволяет заложить рост нагрузки без покупки неоправданно мощного оборудования и последующей реконструкции всей схемы.
